Problematik

Der Herstellungsprozess von Kunststoffbauteilen durch Spritzgießen ist komplex. Es können zahlreiche verschiedene Fehlstellen im Bauteil auftreten, deren Entstehungsmechanismen unterschiedlich sind. Falsche Parametereinstellungen führen zu Bauteilen mit unzureichender Qualität, was zu fehlerhaften Teilen und Ausschuss führt. Um die Qualität der Bauteile beurteilen zu können, sind schnelle, verlässliche und zerstörungsfreie Messmethoden erforderlich. Solche Methoden ermöglichen es, bei Auftreten von Fehlstellen die Parameter anzupassen und qualitativ hochwertige Bauteile zu produzieren.

Lösung

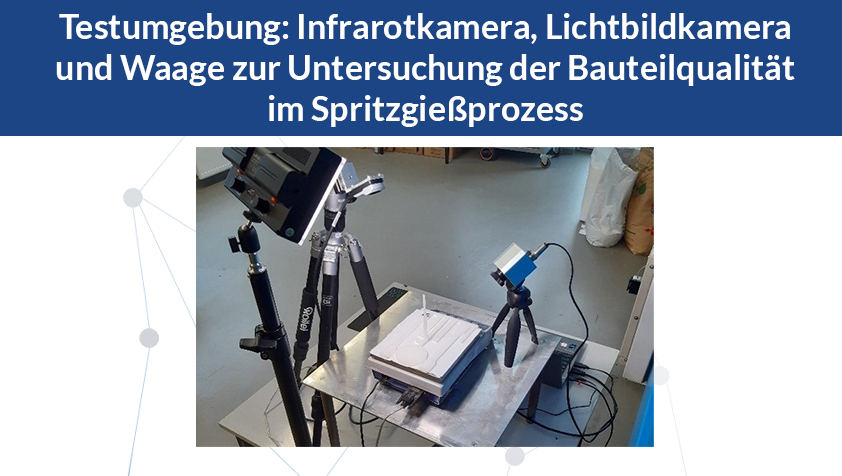

Die eingerichtete Testumgebung umfasst verschiedene Messinstrumente, die es ermöglichen, unterschiedliche Bauteilfehler zu detektieren. Mittels einer Infrarotkamera wird eine Thermographieaufnahme des Bauteils erstellt, wodurch Fehlstellen im Inneren des Bauteils erkannt werden können. Eine Lichtbildkamera ermöglicht die optische Analyse der Bauteilstruktur. Über eine Waage lassen sich Gewichtsschwankungen, die durch Schwimmhäute oder Vakuolen/Poren verursacht werden, bestimmen. Jeder auftretende Fehler wird von mindestens zwei Messinstrumenten detektiert, um sicherzustellen, dass dieser nicht unerkannt bleibt. Beispielsweise werden die Bauteile sowohl mittels Lichtbildkamera als auch Waage auf Schwimmhäute untersucht. Vakuolen und Poren können durch die Infrarotkamera und die Waage detektiert werden.

Vorteile für KMU

Die Vorteile für das Unternehmen ist die verlässliche und zerstörungsfreie Untersuchung von Spritzgießbauteilen hinsichtlich der Bauteilqualität. Durch die Kontrolle mittels verschiedener Messmethoden kann eine verlässliche Aussage über Art und Entstehung der Fehlstelle getroffen und die Prozessparameter entsprechend angepasst werden. Dadurch ist es möglich die Ausschussrate zu reduzieren. Die Untersuchung der Bauteile ist dabei unabhängig von deren Farbe oder Transparenz.

Ihre Ansprechperson zum Thema Testumgebung Inline Rheometer zur Viskositätsmessung einer Kunststoffschmelze:

Maximilian Lang, M. Sc.
Fachgebiet Kunststofftechnik
Telefon: +49 3677 69-4937
Mail: maximilian.lange@tu-ilmenau.de
